パイプ探査ロボット 「配管くん」Ⅱ型Aタイプ Robot-two

BUSINESS パイプ探査ロボット 「配管くん」Ⅱ型Aタイプ Φ40-75/Φ75-125

配管内洗浄と配管調査を同時に実施 経路不明管もマッピング機能で3D化

何とかしたいを何とかします!

Product Overview



製品概要

高圧洗浄の噴射水圧により配管内を進みながら、洗浄、内部映像取得、マッピングを行っていきます。 先端にカメラ、ジャイロセンサーを搭載し、不明管をマッピング 3Dで軌跡を描きます。

センサー内蔵カメラと高圧洗浄ホースを一体化

  • 映像で内部状況を確認しながらの作業が可能。
  • 配管の分岐で進む方向を映像で確認しながら作業ができます。
  • また、噴射が推進力となることから、従来の管内カメラよりもより確実で、より早い配管洗浄を実現しました。
【利用方法】
お手持ちの高圧洗浄機等に接続し、掃除口などから投入してください。あとは従来の洗管ホースと同じように作業をするだけです。
PC画面で内部の映像を見ながら操作ができるため、洗浄の状況や進行方向を確認しながらの作業が可能です。
また、マッピングデータも同時に取得する為、配管経路を調べるのにも役立ちます。

・Ⅱ型AΦ40タイプ:対象管径40A~ 75A
・Ⅱ型AΦ70タイプ:対象管径75A~125A

※洗浄力を高めるものではありません。
※高圧洗浄機推奨仕様 圧力:15MPa 水量:18L/min
配管くん

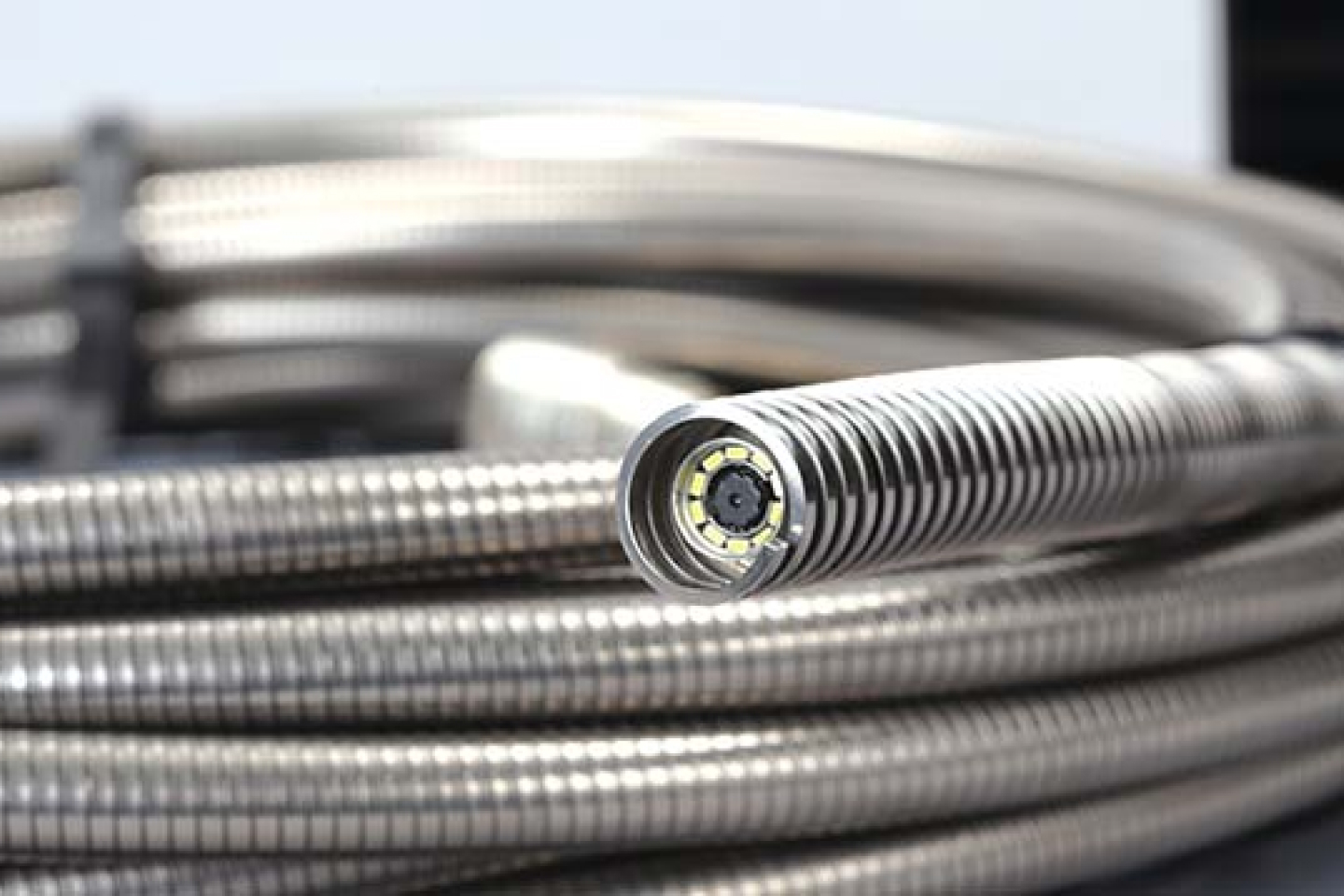

カメラ部(洗浄ホース付き)
インターフェースボックス
ノートPC

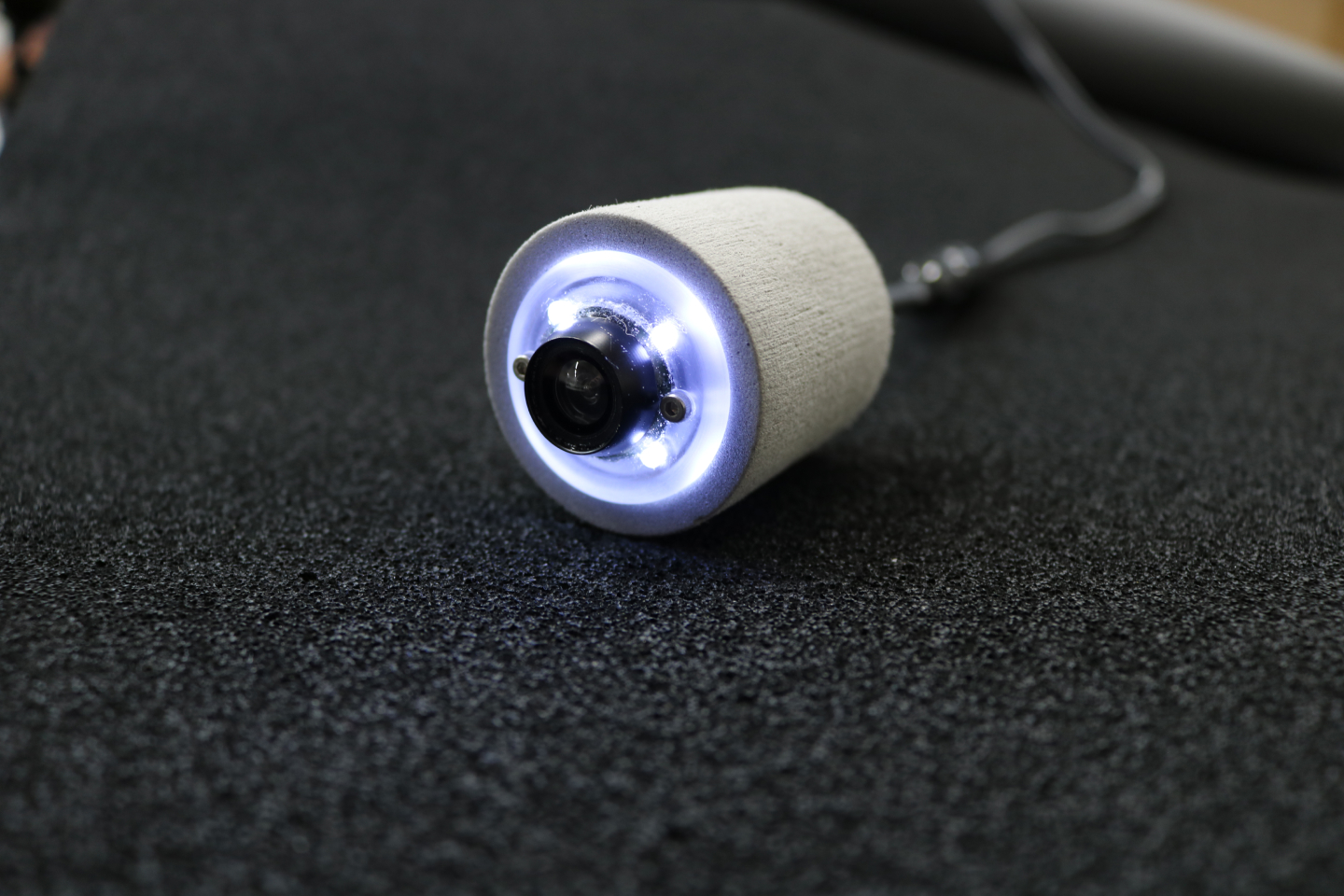

センサー内蔵カメラと高圧洗浄ホースを一体化する事で配管洗浄作業の効率化を実現。 広角170°カメラ、ジャイロセンサー、高輝度LEDにより鮮明な英映像撮影が可能に。
高圧洗浄の水の噴射を推進力に利用することで、他の動力などが不要なためコンパクトでシンプルなシステムとなり40φの配管にも対応

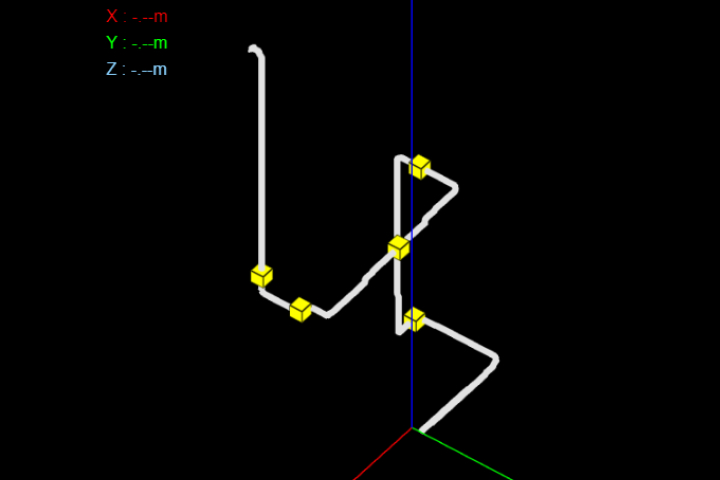

先端のジャイロセンサーと距離計測器により、配管経路を3D化します。 映像データとリンクし保管する事で、配管内の任意の位置の映像を確認する事ができます。 問題箇所をピンポイントで見つける事が可能。
洗管ホース接続部

※洗管ホース接続部
サイズ:1/4インチ

※必要に応じて接続用カプラを取付けてご使用ください。

機器名 カメラ部 洗管ホース 制御部 距離計測器
内容 高画質CCDカメラ(NTSC方式)
高輝度LED 4個(砲弾タイプ)
6軸センサー(加速度、角速度 各3軸)
SUSブレード洗管ホース 3/16 x 25m
スズランノズル セパレートタイプ
PC OS:Windows
ソフト:グッと調査 グッとパイプDr
インターフェースボックス
大容量モバイルバッテリー
エンコーダ式
